А.Ю.Иванцов

Определитель ордовикских трилобитов азафидного облика окрестностей Санкт-Петербурга

М.: Палеонтологический институт РАН, 2004. 59 с.


По просьбе автора текст книги изъят из интернета. Оставлена только часть иллюстраций. Приносим извинения посетителям.


Рис. 1. Роды азафидных трилобитов: а – Asaphus Brongniart, б – Delphasaphus Ivantsov, в –
Ogmasaphus Jaanusson, г – Onchometopus F. Schmidt, д – Subasaphus Balaschova, е – Xenasaphus
Jaanusson



Рис. 2. Азафидный трилобит в прижизненном положении





Рис. 3. Местонахождения трилобитов азафидного облика в окрест-
ностях Санкт-Петербурга (пунктиром показан Балтийско-Ладожский
глинт): 1-2 – Нарва (р. Нарва: 1 – у старой крепости Иван-города,
2 – у о. Кренгольма); 3 – Луга (р. Луга в черте г. Кингисеппа); 4 – Котлы
(старые очисти по глинту у п. Котлы); 5 – Ломашка (р. Ломашка у
дер. Климотино); 6 – Копорье (р. Копорка в п. Копорье); 7 – Воронка
(р. Воронка у дер. Воронино); 8 – Рудица (р. Рудица в п. Лопухинка); 9
– Гостилицы (овраг с прудом у п. Гостилицы); 10 – Вильповицы (выемка
дороги и карьер у дер. Вильповицы); 11 – Ропша (неизвестное обнажение
вблизи п. Ропша)1); 12 – Кипень (неизвестное обнажение вблизи
п. Кипень); 13 – Тайцы (неизвестное обнажение вблизи п. Тайцы; 14 –
Красное Село (канавы и другие современные выработки к югу и востоку от г. Красное Село);
15 – Кавелахта (неизвестное обнажение вблизи дер. Кавелахта); 16 – Пулковка (неизвестное
обнажение вблизи п. Пулково); 17 – Павловск (р. Поповка в дер. Попово, Гуммолосаровский
ручей, бывшая дер. Большое Катлино); 18 – Ижора (р. Ижора у дер. Райкола); 19 – Тосна
(р. Тосна в дер. Гертово); 20 – Путилово (старые очисти вокруг п. Путилово, Путиловский
карьер); 21 – Поляны (р. Рябиновка у дер. Поляны); 22 – Никольщина (старые очисти на краю
глинта у дер. Петровщина и Никольщина); 23-25 Лава (р. Лава: 23 – у дер. Городище, Васильково,
24 – вблизи устья р. Кавра, 25 – в п. Назия); 26 – Войбокало (старый карьер у дер. Канзы); 27-
30 – Волхов (р. Волхов: 27 – карьер у дер. Бабино, 28 – старые очисти и обнажения у дер. Извоз,
Плеханово, Званка Обухово, Симанково, Заполек, Стуглево, 29 – в черте г. Волхова, 30 – у
дер. Шкурина Горка, Пороги, Валим); 31-32 – Сясь (31 – р. Сясь у дер. Колчаново и бывшей
дер. Монцево, 32 – р. Лынна у дер. Хамонтово); 33 – Мишина Гора (старый карьер у бывшей
дер. Самуйликово)
1) Более точная привязка в этикетках отсутствует.






Рис. 4. Взаимоотношение свит карбонатных отложений кундаского горизонта вдоль Бал-
тийско-Ладожского глинта: а – известняки, б – глинистые известняки и мергели с прослоями
глин, в – глауконит, г – оолиты буроцветных соединений железа, д – границы свит, е – реги-
ональные поверхности перерыва, ж – основные разрезы: 1 – Нарва, 2 – Луга, 3 – Котлы,
4 – Ломашка, 5 – Копорье, 6 – Воронка, 7 – Рудица, 8 – Вильповицы, 9 – Павловск, 10 – Тосна,
11 – Путилово, 12 – Лава, 13 – Войбокало, 14 – Волхов, 15 – Сясь (Лынна)

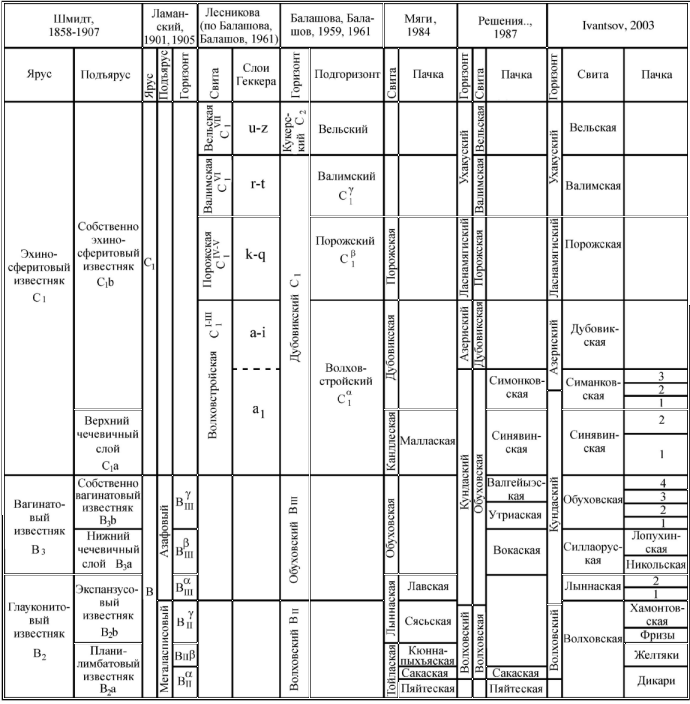

Рис. 5. Стратиграфическое расчленение карбонатных ордовикских отложений Ладожского
глинта по данным разных авторов



Рис. 6. Строение спинного панциря азафидного трилобита



Рис. 7. Строение осевой части головного щита азафидного трилобита

Рис. 8. Строение боковой части головного щита азафидного трилобита



Рис. 9. Параметры измерений головного и хвостового щитов:
l – длина головного щита, d – ширина головного щита, lo – длина глаза,
L – длина хвостового щита, D – ширина хвостового щита

Рис. 10. Subasaphus spinifer (Ivantsov)


Рис. 11. Subasaphus latisegmentatus (Nieszkowskii)

Рис. 12. Delphasaphus delphinus (Lawrow)

Рис. 13. Xenasaphus mjannili Ivantsov

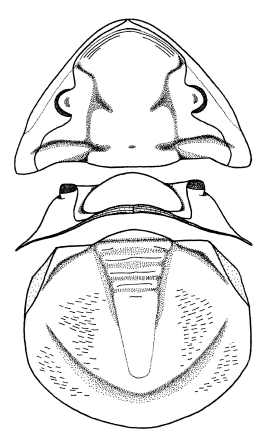

Рис. 14. Xenasaphus devexus (Eichwald)

Рис. 15. Onchometopus volborthi F. Schmidt

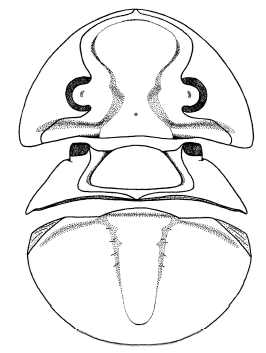

Рис. 16. Asaphus ? broeggeri F. Schmidt

Рис. 17. Различные формы Asaphus lepidurus Nieszkowskii

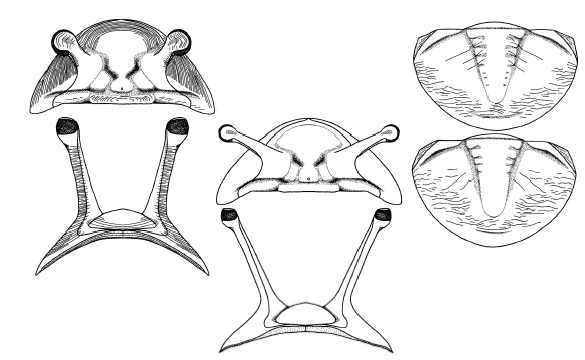

Рис. 21. Asaphus kowalewskii Lawrow

Рис. 23. Asaphus intermedius Balaschova

Рис. 22. Различные формы Asaphus punctatus Lesnikova

Рис. 24. а – Asaphus cf. cornutus (форма с закругленным хвостовым щитом и слабо
развитыми террасовыми линиями на подвижных щеках, переходная между Asaphus kotlukovi
tumidus и Asaphus cornutus); б – Asaphus cornutus Pander










Таблица I
Диагностические признаки, головной щит
Фиг. 1. Заостренный передний конец, ясные глазные валики, затылочная борозда
распадается на три ямки – позади медиальной и базальных лопастей (Asaphus
laevissimus) (х1.5).
Фиг. 2. Подвижная щека вогнута везде, кроме щечного угла, замочная ямка отмечена
плавным изгибом бокового края (Xenasaphus devexus) (х0.75).
Фиг. 3. Подвижная щека вогнута на протяжении всего бокового края, щечный угол
оттянут в шип (Subasaphus latisegmentatus) (х1).
Фиг. 4. Подвижная щека сильно и равномерно выпуклая (Asaphus knyrkoi) (х1.5).
Фиг. 5. Закругленный передний конец, глабель спереди неясно ограничена, перегиб
между поверхностью щеки и глазной чашечкой резкий, затылочная борозда в
виде ямки позади медиальной лопасти, кранидий спереди притупленный, без
язычка, террасовидные складки на наружной поверхности щита отсутствуют
полностью (Asaphus minor) (х2).
Фиг. 6. Лицевой шов на участке от глазной чашечки до переднего края выпрямленный,
глабель доходит до переднего края (Asaphus kotlukovi tumidus) (х1.5).
Фиг. 7. Щека вогнута в районе задне-бокового угла глазного поля, глазной бугорок,
участок передней ветви лицевого шва изогнут в сторону от глабели (Asaphus
kotlukovi kotlukovi) (х2).
Фиг. 8. Участок передней ветви лицевого шва от глазной чашечки до краевого изгиба
изогнут в сторону глабели, глабель спереди ясно ограничена, не доходит до перед-
него края, кранидий спереди заострен, клювовидный изгиб отсутствует (Asaphus
punctatus) (х2).
Фиг. 9. Глаз опущен ниже глабели, замочная ямка в виде прорези бокового края, щечный
угол закругленный (Delphasaphus delphinus) (х1.5).
Фиг. 10. Грубые террасовидные складки переднего края щита (Asaphus sulevi) (х2).
Фиг. 11-12. Щит короткий, глаза длинные, низкие, переход от глазной чашечки к поверх-
ности подвижной щеки плавный, глазные крышки возвышаются над глабелью
(Subasaphus laticaudatus) (х1.5).
Фиг. 13. Парадублюрная борозда отсутствует, резкий клювовидный изгиб переднего
края, глаза маленькие, глабель далеко не доходит до переднего края, язычок кра-
нидия длинный (Asaphus acuminatus lamanskii) (х1.5).
Фиг. 14. Щит удлиненный, глаза средних размеров, затылочная борозда редуцирована
до небольших ямок у базальных лопастей, борозды медиальной лопасти глубже
спинных борозд у базальных лопастей, формируют псевдоспинные борозды, глаз-
ной валик отсутствует, язычок кранидия короткий (Asaphus raniceps) (х1.5).
Фиг. 15. Щит средних пропорций, осевая часть щита расчленена, затылочная борозда
глубокая, равномерно развитая, спинные борозды у базальных лопастей и борозды
медиальной лопасти примерно равной глубины (Asaphus lepidurus) (х1.5).
Фиг. 16. Толстый глазной стебелек, щечный угол закругленный (Asaphus punctatus)
(х1.5).
Фиг. 17. Глаза на длинных тонких стебельках, щечный угол заостренный (Asaphus ko-
walewskii) (х1.5).
Фиг. 18. Высокий глаз (Asaphus pachyophthalmus) (х1.5).

Таблица II
Диагностические признаки
Фиг. 1-2, 10, 11 – головной щит: 1 – осевая область щита не расчленена
(Onchometopus volborthi) (х1.5); 2 – фронтальная лопасть нависает над
передним краем, замочная ямка в виде сплошной борозды (Onchometopus
volbothi) (х1.5); 10 – ясная парадублюрная борозда, плоская подвижная
щека, глазной бугорок, глазной стебелек и щечный шип отсутствуют,
замочная ямка снаружи не проявляется (Asaphus lepidurus) (х4); 11 – щека
полностью покрыта террасовидными складками (Asaphus latus) (х4).
Фиг. 3-8, 12 – хвостовой щит: 3 – притупленный задний конец (Ogmasaphus
ornatus) (х1.5); 4 – щит средних пропорций, разорванные кольца
рахиса, закругленные боковые края (Asaphus lepidurus) (х1.5); 5 – щит
укороченный (Subasaphus laticaudatus) (х1.5); 6 – сплошные кольца
рахиса, широкая вогнутая кайма (Xenasaphus mjannili) (х0.75); 7 – перегиб
позади рахиса, выпрямленные боковые края и заостренный задний конец
(Asaphus latus) (х2); 8 – щит удлиненный (Asaphus plautini plautini) (х1);
12 – многочисленные, чередующиеся по высоте террасовидные складки на
отпечатке дублюры (Asaphus knyrkoi) (х5).
Фиг. 9. Спинной панцирь трилобита азафидного облика (Asaphus lepidurus) (х1).
